Na ploše 1 410 m² fitness centra Form Factory v Plzni jsme realizovali kompletní silnoproudé i slaboproudé rozvody – od prvního kabelu až po předání kolaudační dokumentace s příslušnými razítky.
Vlastní rozváděč, revize i dokumentace pod jednou střechou
Srdcem celé instalace je nový elektro rozváděč, který jsme navrhli, vyrobili a osadili přímo na míru tomuto projektu. Výhodou tohoto přístupu je plná odpovědnost za výsledek – výchozí revizi jsme provedli vlastními silami a zpracovali jsme kompletní projektovou dokumentaci pro kolaudační řízení, včetně dokumentace skutečného provedení.
Světlo, které vytváří atmosféru
Jedním z nejviditelnějších prvků celého projektu je designové osvětlení. Pod zrcadla v tréninkových prostorech jsme instalovali LED pásky v červené barvě, které prostory ponoří do charakteristické atmosféry posilovny. Celý světelný scénář je připraven pro budoucí ovládání přes systém DALI.

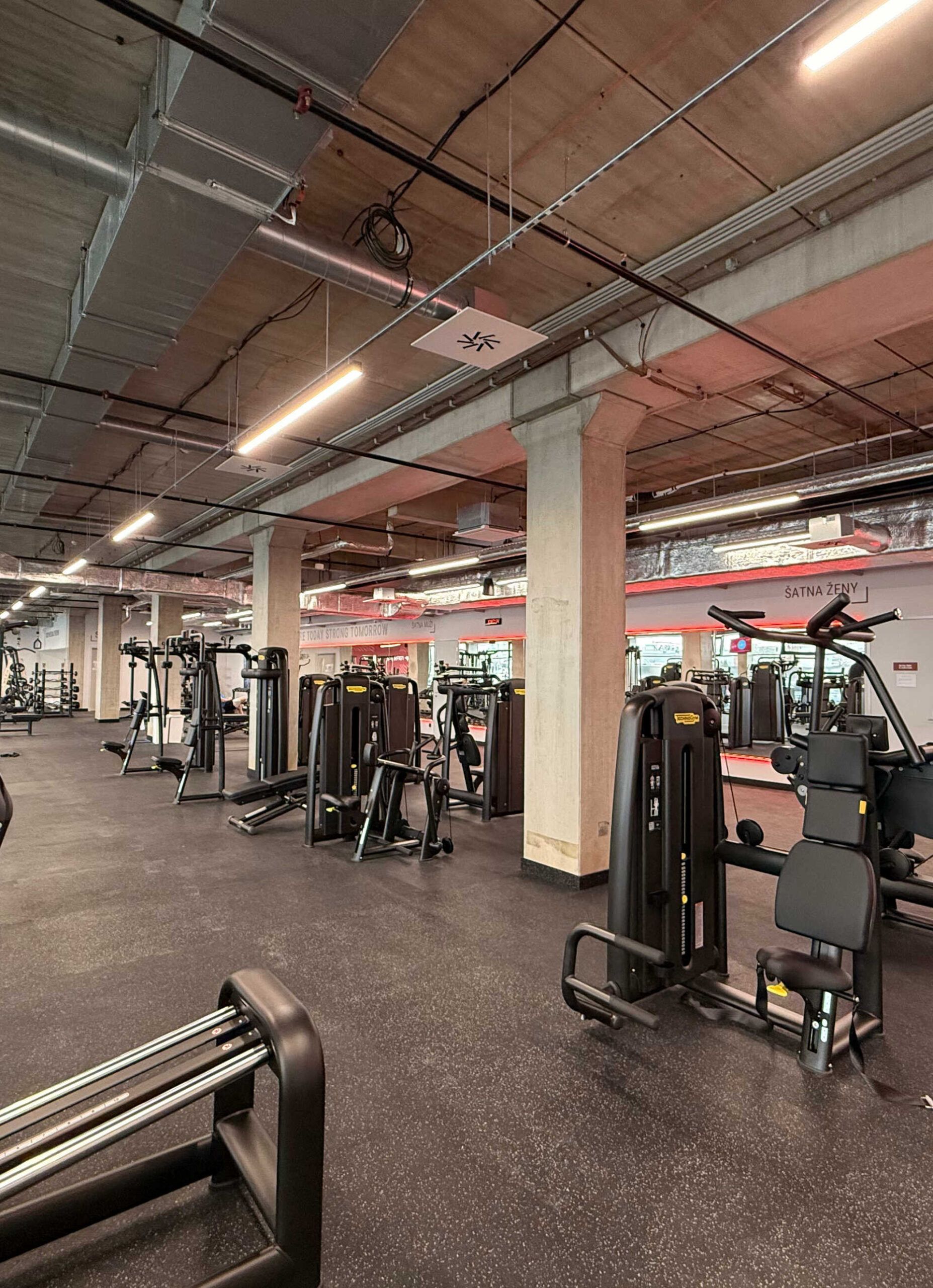

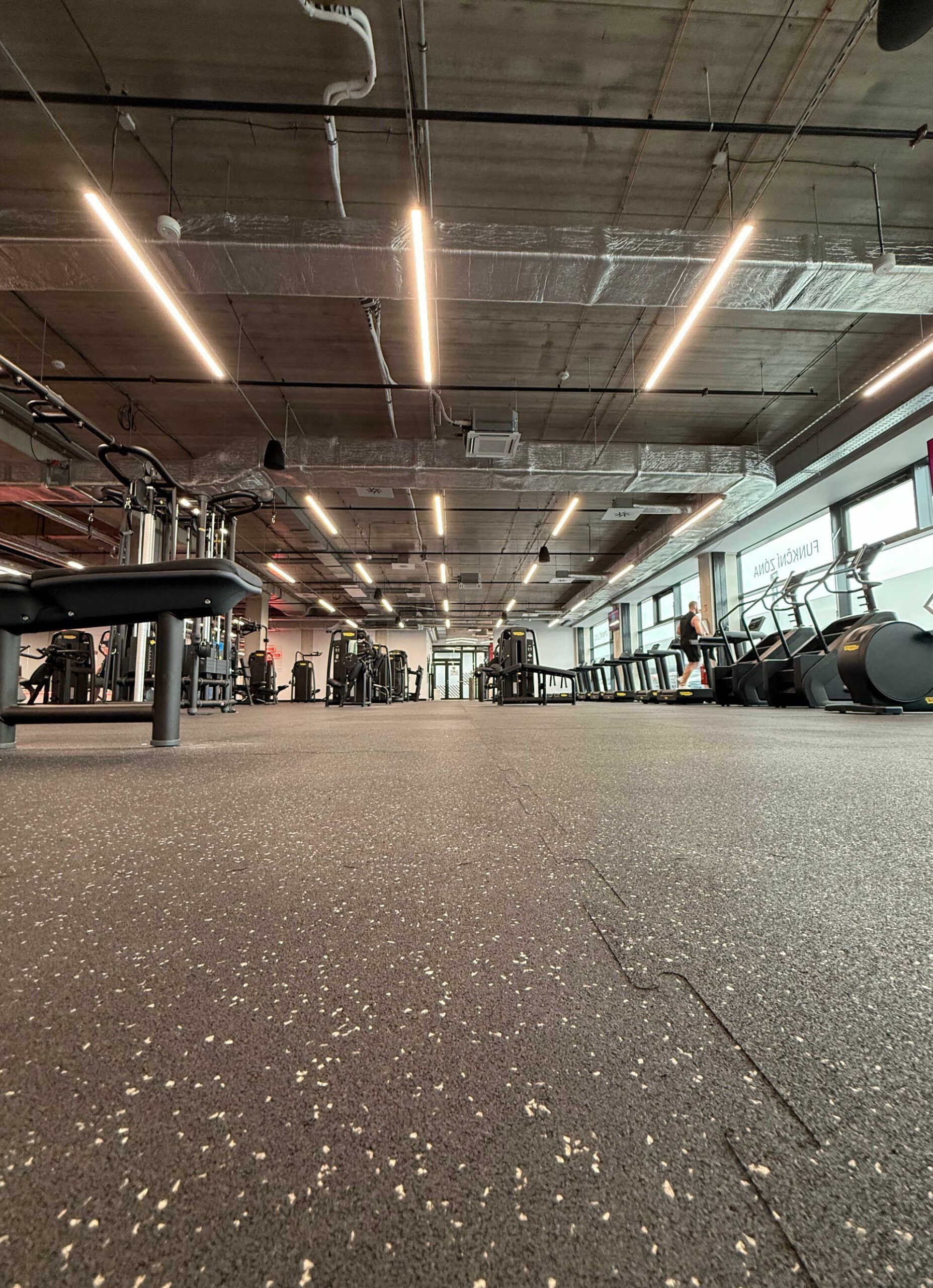

Vedle designového osvětlení jsme instalovali také pracovní a nouzové svítidlo různých typů – zářivky, bodovky, prachotěsná svítidla i nouzové výstupy s piktogramy.
Silnoproud: základ pro spolehlivý provoz
Celá silnoproudá část elektroinstalace Form Factory Plzeň zahrnuje rozvody kabelů CYKY různých průřezů, kabelové žlaby a žebříky, instalační trubky, podparapetní kanály i kompletní výzbroj zásuvek a vypínačů série ABB Zoni v černém provedení, který ladí s interiérem moderní posilovny. Součástí jsou také zásuvky s přepěťovou ochranou, pohybové spínače a podlahové krabice.
Slaboproud: data a zvuk pro moderní fitness centrum
V rámci slaboproudých rozvodů jsme realizovali strukturovanou datovou kabeláž CAT6, datové zásuvky s keystony a patch panel v datovém rozváděči. Součástí projektu byla rovněž kabelová příprava ozvučení – reproduktorové kabely SCP ve dvou průřezech rozvržené po celém prostoru, připravené pro budoucí instalaci zvukového systému.
Výsledek
Projekt elektroinstalace Form Factory Plzeňi je ukázkou toho, že elektroinstalace může být víc než jen nutnost. Když se technika, design a precizní provedení sejdou na jednom místě, vzniká prostor, který funguje – a zároveň baví.
Rozsah realizovaných prací
- výroba a instalace rozváděče včetně výchozí revize
- silnoproudé rozvody na ploše 1 410 m²
- designové LED osvětlení – červené pásky pod zrcadla, RGBW pásky, příprava DALI
- zásuvky a vypínače ABB Zoni černá série
- strukturovaná datová kabeláž CAT6
- kabelová příprava ozvučení
- kompletní projektová a kolaudační dokumentace se skutečným provedením
